wms自定义报表功能

马上咨询

deer-wms仓库管理系统可自定义设计报表后台，可以拖拽式、选择式建议操作，所有列属性均有中文名字与说明和字段名、并提供初步需求的报表设计成品，该报表平台需提供表格类、地图类、图形类等常规插件不低于 10 种。

自定义报表插件已经内嵌到deer-wms V3.0版本之中，使用起来十分便捷简单，包含自定义拖拽式搭建报表、多种导出形式、多种图表组合显示等功能。接下来详细介绍自定义报表的使用。

（1）wms报表计算模型介绍

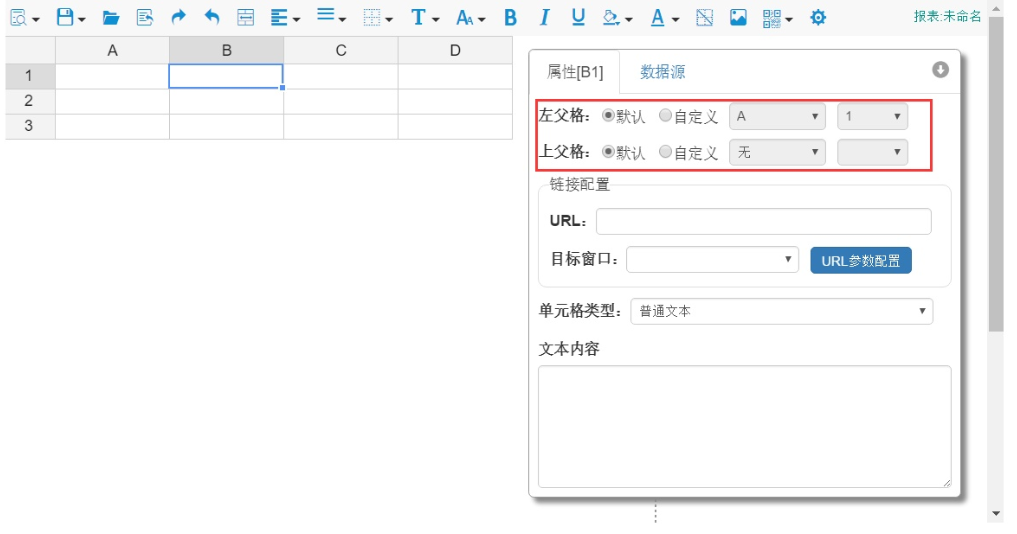

单元格之间存在依赖关系，对于任意一个单元格都可以设置它的左父格与上父格。单元格父格是可选的，默认情况下，单元格的左父格就是其最近左边与其位于同一行的单元格；上父格则是其最近上方与其位于同一列的的单元格。如果一个单元格位于第一行，那默认它就没有上父格，同样，如果位于第一列，默认它就没有左父格。打开报表设计器，选中任意单元格，都可以在其属性面板看到它的默认上父格或左父格，如下图所示：

如上图所示，对于某一特定单元格，我们可以手动更改它的左父格或上父格。

任意单元格在绑定数据集中某个字段会，如果这个字段有一条以上的数据，那么单元格就可以展开以显示这些数据。对于父格而言，父格展开时会带动子格一起展开，如父格向下展开，则带其下所有子格及子格的子格一起向下展开；同时，如果子格中绑定的数据集与父格中数据集同属一个，则子格中的数据将受父格限制。子格绑定的数据集字段数据在展开时，同样也会带动其下子格一起展开，而当前子格的父格如与子格处于同一行或列，则会将父格拉大。

（2）wms报表表达式

在报表使用过程当中，不可避免的要使用函数及表达式实现一些数据的计算，很多地方都支持编写表达式，比如最典型的我们可以将单元格类型改为“表达式”，这样就可以在下面的表达式编辑器里输入相应的表达式与函数，除此之外，还允许在条件、图片来源、二维码数据来源等地方使用表达式。

表达式支持加、减、乘、除、取余、三元表达式、if判断等。

（3）自定义函数

报表设计模块中支持各类函数，其中包括计数、累加、最大最小值等，还包括字符串的操作函数、日期的计算函数等等。

（4）参数

参数指的是从报表外部传入报表的值。

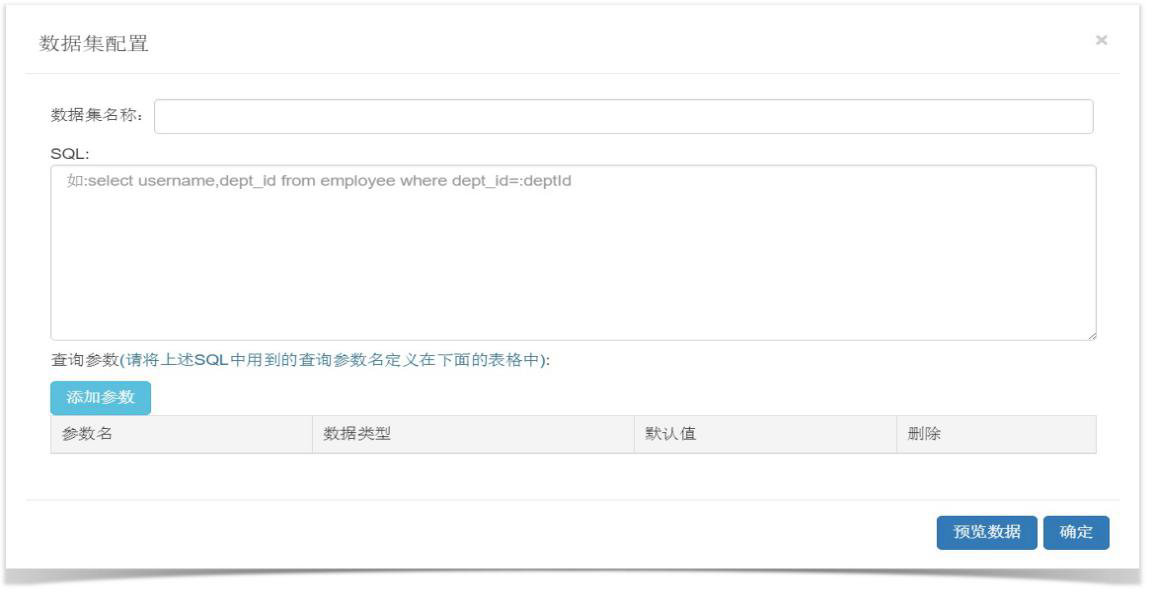

打开报表设计器，添加一个数据库连接方式数据源（直接连接数据库或内置数据库连接两种方式任选其一），添国一个SQL数据集，即可在弹出的窗口中定义SQL及相关参数。

（5）查询表单设计

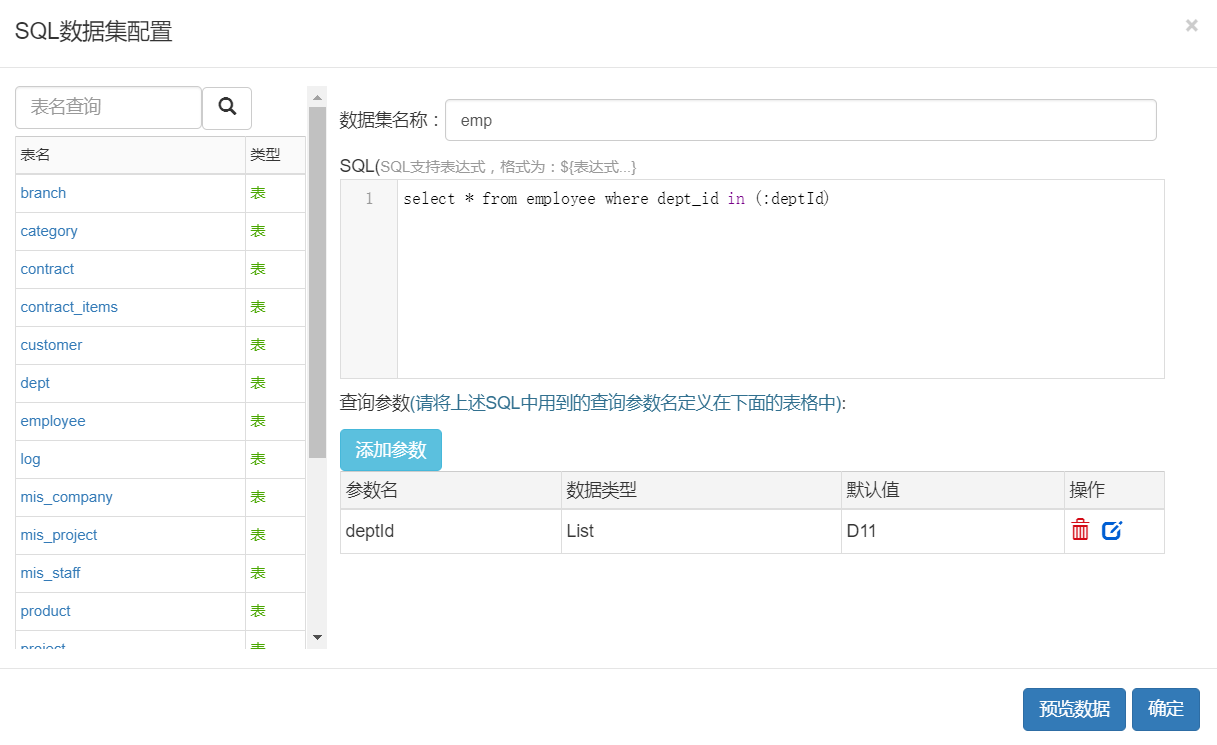

报表设计器提供了一个查询表单设计器，通过这个设计器，可实现在网页中对SQL里配置的参数参数配置相应的查询表单。具体做法就是我们首先需要配置一个SQL数据集，并为其配置相应的查询参数，如下图所示：

设计器设计方式采用直接拖曳方式，将布局或输入组件拖到画布上即可。对于输入类型的组件来说，在将其拖曳到画布后，可通过点击将其选中，然后切换到"属性"页即可对这个输入组件的属性进行调整。

（6）wms图表-导出

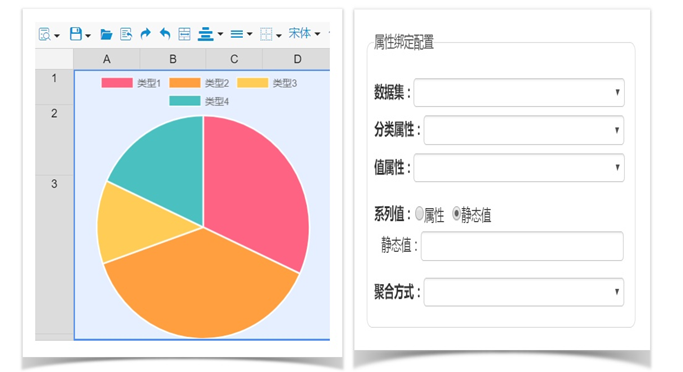

WMS的报表设计模块中支持10种类型的图表，分别是：饼状图、圆环图、曲线图、柱状图、水平柱状图、面积图、雷达图、极坐标图、散点图以及气泡图，点击工具栏上的插入图表的图标，在弹出的菜单中选择目标图表类型，即可完成图表的添加工作。下图中，我们添加了一个饼状图。

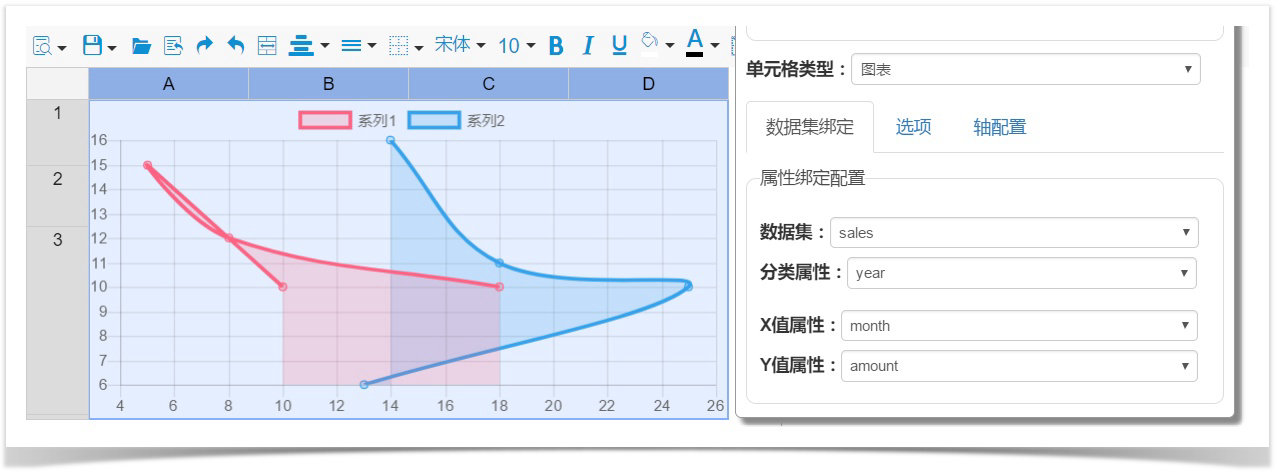

选中图表所在单元格，即可在属性面板中配置图表的相关属性。图表的属性有三类，分别是与数据集绑定的属性、配置XY轴的相关属性以及配置图例标题之类的属性。对于饼状图、圆环图、雷达图、极坐标图图表来说，由于它们没有XY轴，所以在属性面板中看不到XY轴配置标签页。

在绑定数据集配置的的标签页中，可以用来配置图表要表现的具体数据，图表绑定的数据都来自数据源，所以在配置图表之前，我们需要准备好需要用图表展示的具体数据的数据集。对于饼状图、圆环图、曲线图、柱状图、水平柱状图、面积图、雷达图、极坐标图几种图表来说，由于它们要展示数据结构一样，所以可以看到这些图表的数据集绑定属性都是一样的。
