    项目概述

    仓库内存储的物料以整块为单位,尺寸较大,出入库或者人工作业难度较大。经分析,此仓库的物料的每日需求较少,品种单一。针对目前物料存储特性,南京大鹿智造科技特对目前需求进行规划设计,为实现相关物料自动化存取的工艺需求,本着高效适用、高度自动化、安全稳定、节约成本的原则,设计了一套综合出入库物流执行系统wms仓储管理软件以及wcs系统

    整体布局

    整体方案采用10排货架,每排货架4层布局,与巷道堆垛机进行复合作业。每排货架由6条链板式输送机组成,每段链板机长13m。

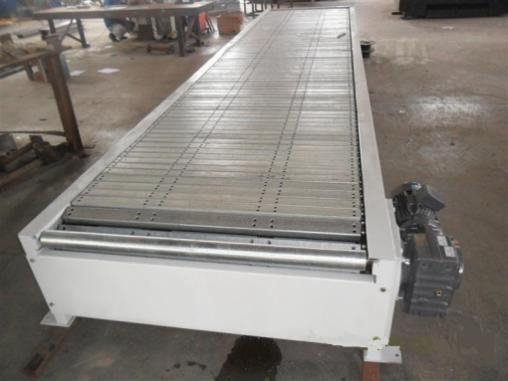

    链板输送机

    立库货架由链板输送机与立柱组合而成,链板输送机速度为12m/min,结构简单、成本较低,可以与堆垛机进行无缝对接输送,符合本项目需求。

    巷道堆垛机

    本项目堆垛机特殊定制,堆垛机主体在地轨来回运动,载货台延立柱方向上下行走,与仓库每层输送线对接,载货台上的输送机构将物料延地轨垂直方向输送,物料即可进入库位储存。

    wms与wcs入库流程

    1. 物料到达入库输送线,扫描物料条码;
    2. 堆垛机与入库输送线对接;
    3. 根据系统提示堆垛机将物料送至系统分配库位的入库口;
    4. 该层入库口链板输送机工作,将物料送至相应储位。

    wms与wcs出库流程

    1. 系统发送出库需求;
    2. 堆垛机到达相应出口位置;
    3. 该层相应链板机运动,将物料送至堆垛机;
    4. 堆垛机将物料送至出库工位。


    立库解决方案说明

    本套出入库仓储管理系统中立库方案采用动力货架,相对于传统堆垛机货架方案,同等占地面积下,更充分的利用占地空间,配置120个储位、一台堆垛机,日出入库作业频次可满足出、入库需求,满足项目使用目标。
